前言:

这篇文章是我从事ISP研究数年来的一些经验总结,没有用到深奥的理论知识,有的只是根据实际状况来处理的一些常规方法,以及曾经犯过的错误总结。我想把ISP function的原理用简单浅显的语言描述出来,希望对初学者有所帮助。这里的ISP主要是指从CMOS sensor输出的bayer pattern,到转换成通用的YUV或者YCbCr格式的过程,通常用于USB摄像头/监控摄像头/手机/平板等芯片设计中。 在IC设计中,受限于处理速度,像素级的ISP算法都相对简单,只会用到加/减/乘/比较等基本运算,通常不会用到除法、指数、对数、平方根、三角函数等复杂运算。以1080p30fps的视频为例,像素处理速度为1080192030=62M pixel/s,每个pixel都需要非常多的基本运算,用pipeline的方式实现连续高速计算。像除法,指数运算或者三角函数,则较多的时钟周期才能完成一次计算,因此不适用于ISP的像素级处理,在算法设计中要尽量避免这些复杂运算。ISP中也有针对整幅图像处理的运算(非像素级),例如白平衡AWB,自动曝光AE和自动对焦AF,这些算法比较灵活,处理速度要求不高,通常由CPU来处理的,任何复杂运算都可以用,只要CPU性能足够。 研究ISP算法是一件充满乐趣的事情,原因在于ISP算法没有标准答案,任何ISP算法都没有一个标准协议,每个人都可以自由发挥自己的想象力,目的只有一个,让人眼看得舒服,大家看着好,才是真的好。每个人的想象力各不相同,算法复杂度也是无穷尽,评价ISP算法的优劣,主要就是一个性价比:在一定复杂度要求的条件下,达到最好的图像质量。在学习ISP相关的paper的时候,要关注的重点是算法的原理,或者说出发点,而不是计算公式,因为公式中通常都是复杂运算,难以实际用起来,在理解了原理之后,可以找近似的替代算法来达到相近的效果。 从视觉感受来分,我把ISP大致分成亮度,色彩和细节三个部分。亮度是指对图像整体的亮度调整,涉及到的算法有自动曝光Auto Exposure,黑电平校正Black Level Correction,镜头阴影校正Lens Shading Correction,Gamma,High Dynamic Ranger等。涉及到色彩的有白平衡Auto WhiteBalance,色彩校正Color Correction Matrix,饱和度Saturation,色相Hue等。细节的算法主要的去噪Denoise,插值interpolation,缩放zoom,边缘增强edge enhance等。还有一些其他相对特殊的算法,例如自动对焦Auto Focus,防闪烁anti-flick等。一个简化的ISP算法框架如下图。 ISP各个基本算法是相对独立的,但是在整体效果呈现上,又是相互关联的。举例来说,Lens Shading Correction这个算法把要图像四周的拉亮,这就导致图像四周的Noise比较大, 而Noise较大的话,edge enhance就要对四周的像素做特殊处理,使得Noise不会被放大,这会导致图像中心相对清晰,四周相对模糊。经常调校ISP的人,对此可能深有体会。诸多ISP算法模块,内在是有一些确定的逻辑关系的,上图中的框架结构,有些顺序是可以改变,有些则不可以改变,有些改变会导致算法复杂度提升。ISP算法中有不少特性是相互对立矛盾的,例如清晰度和噪声,AWB中的稳定度和精确度,AE中的收敛稳定性和收敛速度等,这些对立的特性,就像天平的两端,需要根据客户需求或者实际应用场景去做平衡。 对ISP的研究学习过程,既有符合构想预期的情况,也有充满意外的时候,同时感叹一下人眼或者说人脑的高复杂度和高灵敏度。ISP的各种数学运算,最终是要让CMOS sensor感应到的图像,转化模拟成人眼/人脑感受到的图像,通过不断的学习和尝试,让各种ISP模块中的数学计算,能够得出期望的图像效果,或者从图像效果反推出算法中的原因所在。一个有经验的ISP算法研究工程师,就是建立起数学计算和图像效果之间的映射关系。 接下来,我将从图像亮度,色彩和细节三个方面来一一介绍ISP中各个function。

1.图像亮度

ISP算法的目的是要让CMOS成像接近人眼的感受效果,所以首先要比较人眼成像和CMOS成像的差异。从图像亮度这方面来看,最重要的就是曝光,其次有针对显示器特性的Gamma映射,针对CMOS sensor 特性的Black Level Correction,针对镜头透光性的Lens shading Correction,以及anti-flick等,下面逐一介绍。
1.1曝光
影响CMOS Sensor 成像亮度的因素有光圈大小,曝光时间以及Sensor像素本身的感光特性。光圈越大,进光量越大,图像亮度和光圈大小成正比。曝光时间越长,接收到的光子数量越多,图像亮度和曝光时间也成正比。Sensor本身像素敏感度则和pixel size大小,以及CMOS process(FSI/BSI)相关。在Sensor内部,完成光电转化之后的电位,还需要通过一个模拟/数字增益电路,增益越大,图像越亮,同时Noise也会被放大,在sensor的参数设定中有这个analog/digital gain,即通常说的ISO。 对于人眼来说,瞳孔是人眼的口径;虹膜是光圈,像是孔径内的档板。在角膜的折射造成有效孔径 (入射瞳)。入射瞳的直径通常是4mm,但是它的范围可以从在明亮地方的2mm变化至黑暗地方的8mm。 Sensor和人眼的对比如下表格: 从以上表格内容可以看出,人眼是靠调整光圈来适应环境亮度,而一般的摄像头则是调整曝光时间和增益来适应环境亮度。相比而言,人眼在同一场景下所能感受的亮度动态范围要比CMOS sensor大很多倍,在很多户外场景中,摄像头拍出的照片局部过曝,或者局部太黑,因此摄像头很需要HDR技术:同一场景下拍摄不同曝光时间的多张图片(扩大动态范围),来合成一张图像。另一方面CMOS sensor的曝光时间理论上可以无限长,因此摄像头可以拍下和人眼平常所见不同的美景,例如夜晚的星空和城市夜景(通常曝光时间要好几十秒)。不过对于视频拍摄来说,较长的曝光时间意味着运动物体会变模糊,所以一般都要求帧速率在15fps以上,即曝光时间最大只有1/15s。在这个约束条件下,一般的Sensor感光效果相比人眼差很多,在暗光下为了使图像可见,必须要用很大的模拟或者数字增益,很多sensor会到64倍增益,这带来了很大的Noise,人眼是没有Noise这一说法的哦。 在ISP中,自动曝光AE有相对成熟的算法。首先以人的视觉主观感觉确定一个目标亮度,这个亮度要让用户看着合适,具体数值看用户喜好和真实环境可以调整。然后统计当前图像的实际亮度。统计的方法常见的有两种。 一种是基于亮度均值的方法,例如把整幅图像分割成若干个矩形框,分别统计矩形框中像素平均亮度,不同位置的矩形框有不同的权重系数,然后加权平均得到整幅图像的亮度均值。下图为两种常见的权重设置方式:中间优先(适用于人像拍摄)和下方优先(适用于行车记录仪)。 人像拍摄的时候,有时并不知道人脸的位置在哪里,如果此时背景比较明亮,那么人脸可能会拍得比较暗。假如上层应用中有人脸检测功能,那么就可以告诉ISP人脸的位置在哪里,ISP对人脸所在的位置进行亮度统计,把得到人脸的亮度和整幅图像的均值做加权平均,重新得到当前亮度。 对于平板和手机而言,还有touch AE,拍摄视频/照片的时候,在屏幕上点击感兴趣的位置,那么AE 和AF 都会跟着有变化。在ISP中,就是对着touch的区域做亮度统计,把touch区域的亮度和整幅图像的均值再做加权平均,重新得到当前亮度。 还有一种方法是基于直方图统计的,力争让图像的灰阶分布比较好,特别是在高反差的情况下,像素主要分布在直方图的两端,亮度均值的算法不太适用。直方图数据可以明显的反映出这种状况,从而选择暗光优先模式或者亮光优先模式。 以上介绍了当前图像的几种亮度统计方法,得出当前亮度,接着要计算当前亮度和目标亮度的比例关系,根据这个比例关系来调整Sensor的曝光时间和增益。我们已经知道图像亮度是和曝光时间及增益成线性比例关系,有如下公式: 目标亮度/当前亮度 = (期望曝光时间×期望增益)/(当前曝光时间×当前增益) AE算法要在期望曝光时间和期望增益之间做一定的平衡,增益较大的话会有Noise,曝光时间长的话会导致帧速率fps下降。此外,AE控制算法还需要注意两点:一是给sensor下的曝光参数并不是实时生效的,往往会有几个Frame的延迟,要小心避免AE来回震荡;二是要切换AE参数要平稳一些,渐进的方式达到目标亮度,一步到位的视觉感受并不好,AE收敛速度和AE稳定性需要平衡。
1.2 Black Level Correction
黑电位校正是由于CMOS sensor 本身由于暗电流的存在,导致在没有光线照射的时候,像素单位也有一定的输出电压。需要把这个电位减去,让输出的数据呈现出随亮度线性变化的规律。一般的Sensor都有BLC参数,sensor厂商会给出已经调校好的参数,在ISP中也还有进一步的BLC存在。但ISP的BLC 一般只是微调数据,有些sensor在不同色温或者环境亮度条件下需要调整。如下图: 右侧的图像在一定环境下,呈现偏红色,因此需要对R分量减去一个较小的幅度。同时为了对整幅图像数据不造成大的影响,R分量还要保持0~255的取值范围,所以BLC 计算公式如下: f(x, Δ)=(x-Δ)*255/(255-Δ) 其中Δ为BLC校正的数值, x可以是R/G/B中的任意一个分量,取值范围在0~255. BLC的映射关系图如下,水平方向表示物体亮度,垂直方向表示Sensor像素的输出值,蓝色为BLC之前的数据,红色为BLC之后的数据。 BLC参数Δ不宜设置过大,Δ越大,则感光动态范围越小。一般要求在图像效果可接受的范围内,Δ越小越好。判断Δ设置是否到位的一个简单方法是把sensor完全遮黑,看看输出数据是否逼近0值。
1.3 Lens ShadingCorrection
由于Lens的不同区域透光性能不一致,导致图像中心区域较亮,图像四周较暗。如下图: 一般来说,物体到lens中心的距离越远,图像越暗,呈圆形中性对称的方式递减。在算法中很容易想到用曲线映射的方式来补偿亮度。假设像素到lens 中心的距离为d, 那么根据d映射一个lens shading gain,映射曲线类似抛物线的形状,每个像素根据自己的d,乘以相应的gain。 这个Gain在lens中心点(d=0)为1,d越大gain也越大,有些lens在最远的角落可能达到3倍。正是有些Lens shadinggain很大,导致了整幅图像中四周的Noise明显比中心大很多。这条曲线的形状受lens和sensor特性不同而差异很大,对不同波长的光线衰减程度也不一样,R/G/B三个分量分别需要各自的映射曲线,我们一般采用分段线性插值的方式来模拟这三条曲线,如figure2.3.2(右)。 要进行LSC运算,需要知道三个信息:一是lens 中心坐标(Cx,Cy),二是三条曲线形状,三是像素到(Cx,Cy)的距离d。首先我们回顾一下ISP 构架图figure0.1,可以看到LSC的位置很靠前,仅在BLC之后,在bayer pattern domain。我们先要拍摄一张bayer pattern的图片,要保证整幅画面的亮度是一致的:一种方法是拍摄内容为纯白色或者灰色,这需要绝对的光照均匀;另一种方法是用亚克力板遮住sensor拍白色光源。然后对这张图片进行用一定的方法计算,找到最亮的位置就是lens中心坐标(Cx,Cy), 然后找出到lens中心距离相同距离d(i)的点的集合,计算这个集合内像素平均亮度和中心像素亮度的比例关系r(i),取r(i)的倒数就是LSC gain曲线上d=d(i)的gain值。在ISP中(Cx,Cy)和LSC gain curve是预先由tool计算好,作为参数写入到register中的。对于从左往右自上而下逐行传输的图像,任意一个pixel到lens 中心的距离d是需要计算的,如果用距离计算公式则用到平方根,计算速度较慢。不过任意两个相邻像素到lens中心的距离是有相互关联的,知道了左边像素的距离,可以通过简单的几步加法运算递推出右边像素的距离,有兴趣的同学可以尝试推导一下。 在实际使用中,由于周边Noise实在较大,我们不得不在四周亮度和Noise之间取一个平衡。在低光照条件下,通常会让四周的亮度达到中心亮度的70%~90%就可以了。环境色温的差异,也会导致计算出LSC gain curve有所差异,在调校IQ的过程中,会计算多种色温的LSC gain curve,然后在实际使用过程中动态的调整curve形状。 除了上述圆形的LSC以外,还有一种网格状(grid)的LSC方式。这种方式早期是用于纠正CMOS sensor由于制程漂移导致的局部色偏问题。Sesnor不同区域的像素滤光片性能不一致,导致图像局部偏色,这种偏色没有规律性,于是只好用grid的方式来补偿。每个网格内需要有一组rgb gain,Grid数量越多,所消耗的资源也越大。对任意一个像素,找出其四周的4组rgb gain,用双线性插值可以计算出自身的gain。当grid足够密集的话,就可以取代圆形的补偿方法,代价是成本较高。
1.4 Gamma
Gamma这一特性源自于传统的CRT显示器,电子射线打出的屏幕亮度和电压是一种gamma曲线的关系,基本映射波形曲线如下: 后来为了兼容性,液晶/LED等显示器都需要做这样映射,在ISP中,就需要做反映射,理论上的数学公式如下,L为归一化的输入亮度信号 通常情况下,这条曲线的形状并不是固定的。我们会根据实际情况来调整曲线幅度,一般我们会说gamma=2.2。这个2.2数值就是上述公式中指数的倒数,1/0.45=2.22。 这个数值是会根据sensor和lens 特性,光照环境,甚至用户喜好来调整。Gamma 数值较大时,图像会很亮,但是对比度和饱和度会下降,感觉像有一层雾遮住了画面,同时暗处的Noise会被放大。Gamma很小时,亮度会降低,图像整体对比度增加,色彩更鲜艳,暗处的Noise较小,但是会让暗处的画面更暗而导致看不清内容。正是由于Gamma曲线在亮度较小的时候,映射曲线斜率很大,Noise也被同比例放大,所以才会有同一画面中暗处Noise比较明显的现象。 在实际的ISP设计中,不会真的去用上述的公式进行指数运算,一是计算速度不够,二是灵活度较低。一般都是用曲线映射的方式,可以用分段线性插值,也可以用SRAM逐一映射。这条曲线的形状可以任意配置,在调校图像的时候,一种方法是在灯箱拍摄24色卡,让色卡最下方的6个色块的亮度数据Y尽量呈现出线性等比例关系。这条曲线也可以随着环境变化而动态调整,特别是在低照度环境下,为了减小Noise而降低幅度。
1.5 brightness
2.5Brightness 亮度调整是一般摄像头都有的基本属性。通常都是在YCbCr空间对图像每个像素的Y都加上一个ΔY,ΔY可正可负。这样在增加亮度的时候会有明显的缺陷,图像的饱和度会降低,图像变白,视觉效果变差。根据RGB和YCbCR的转换公式可以分析出相同的结论:在Y上增加ΔY,等价于在R/G/B三个分量加上相同的ΔY。 我们常说的色彩鲜艳程度,非常近似于R/G/B之间的相互比例关系。当ΔY为正时,相当于R/G/B之间比例关系趋向于1,即差异变小,所以色彩变淡。那么要保持R/G/B比例关系,对R/G/B用乘法最好了,一样可以提高亮度。不过乘法也自己的问题,一是容易让较大的数据溢出,二是对暗处的亮度提升不明显。因此最好是加法和乘法做个融合,把亮度调整挪到RGB空间做,会有不错的效果。这里给出一个计算公式,对RGB三个分量独立计算,假设用户调整亮度为ΔY,x=R或者G或者B,ΔY 和R/G/G的取值范围都在0~255之间,a为可调参数,范围在0~1,建议为1/4. f(x, ΔY) = x + aΔY + x(1-a)*ΔY /256 我这个算法命名为基于色彩分量自身的亮度调整算法,效果图如下: 减小亮度的时候,也有类似的问题,直接对Y做减法的时候,暗处的内容就会丢失比较严重,同样可以采取在RGB空间加法和乘法结合的方式,有兴趣的可以自己实验看看。这种算法的映射曲线如下:
2.6 Anti-Flick
Flick是由于我们平常所用的交流电是50Hz或者60Hz(美国)的正弦波形,荧光灯辐射能量与此相关,人眼察觉不出来(神经网络刷新频率太低,还是视觉残留效应?),但是CMOS sensor可以观察到,当拍摄被荧光灯照射的场景时就会容易有flick现象。如下图。这是一种垂直方向的正弦波,而且会随着时间滚动。 要解释flick的成因,先要了解CMOS Sensor的曝光方式。Sensor 通常有全局曝光global shutter和滚动曝光rolling shutter两种。Global shutter是指整个Frame pixel在同一时间开始曝光,同一时间结束曝光,然后把数据通过接口传输出来,等数据传输完成之后,再开始下一个Frame的曝光。Rolling shutter是指Frame中各条line上的pixel 按照顺序依次开始曝光,先曝光完成的line 先传输,不必等整个frame都曝光完成。示意图如下。 大部分sensor都支持这两种曝光模式,相比较而言,可以看到rollingshutter对时间的利用率较高,大部分时间可以被利用起来进行曝光。Rolling shutter的缺陷是当有物体高速移动的时候,拍摄到的物体会有变形,矩形变成平行四边形,这可以依照上图原理推断出来。Global shutter不会变形,主要用于拍照片,对fps没有太多要求,单张照片也不存在flick的问题。Rolling shutter用于拍视频,所以会存在flick问题。 Flick的原因在于荧光灯发出的能量在时间上是不均匀的,以我们国家50Hz为例,电压为50Hz正弦波,做平方运算转换到荧光灯的辐射能量,为100Hz的半弦波形状,如下图。假设某个frame的曝光时间为0.025s,即2.5个半弦波,由于采用rolling shutter,每条line的起始曝光时间不一致,Line A和line B可吸收的能量也不相同,Line B 要比Line A亮一些。这样在整个Frame 中就会有垂直方向的波浪纹。如果相邻Frame的间隔不是0.01s的整数倍,那么每条Line 在不同Frame接收的能量也会变化,这样看到的现象是波浪纹会随着时间在画面上滚动。 解决flick的方法很简单,只要限制曝光时间是0.01s的整数倍,那么任意像素吸收的能量都是一样的。然而在户外光照较强的时候,曝光时间为0.01s的时候就会导致过曝,户外也没有荧光灯,不需要强加这个限制,所以在ISP中需要一个检测机制,能够检测出flick的存在,当发现这种flick的时候才对曝光时间进行限制。检测flick没有统一的方法,可以自由发挥想象力,找到能准确检测flick并且不会误判的方法,正是ISP乐趣所在。
2.7HDR
HDR的本意是高动态范围图像压缩。 我们知道一般CMOS sensor拍摄到的照片动态范围较人眼小很多,所以通过不同曝光时间拍摄同一场景的多张照片,实现动态范围扩展。前文提过曝光时间和图像亮度成正比,在已知多张照片曝光时间的条件下,可以把多张照片合成一张高动态范围的图片。举例来说,原始照片中图像内容的亮度范围都是0~255,合成之后亮度范围可能变成了0~1023,这幅高动态照片确实可以呈现所有的图像细节,不过一般显示器的显示范围只有0~255,无法直接显示出来。采用等比例压缩成0~255的话,图像细节丢失比较严重,于是出现了各种压缩动态范围的算法,既能完整呈现图像,又不损失细节。借用百度的图片。 先谈一下HDR的实现方法。通常我们所说的HDR都是指照片而不是视频,也就是说拍摄好几张不同曝光的照片存在系统的DRAM中,然后由CPU来计算合成,这是由SW来实现的,通常所需时间是秒级。HDR算法种类很多,效果较好的算法也意味着较高的计算复杂度。现在视频拍摄也需要HDR,CPU就容易算不过来,我这里分析一下由数字IC设计来实现HDR的可行性。 要视频HDR,首先需要CMOS sensor支持长短曝光模式,以长/短两种曝光图像合成为例,据我所知有两种输出格式,如下图 对于依次传输的模式,要做二合一融合,必须要把长曝光的整幅图像先存起来,用SRAM的话显然面积会非常庞大,成本太高,因此需要存到系统的DRAM中,等短曝光的图像收到的时候再从DRAM中取出来。这样会占用DRAM的1个Frame存储空间,以及1次读Frame和1次写Frame的带宽。对于混合传输模式,除了可以同样采取把长曝光数据存储到DRAM中的方法以外,也具有把数据放入SRAM的可能性,这要看混合传输时block 大小。以FHD为例,假设先传输100 line的长曝光图像数据,再传输100 line的短曝光图像数据,需要把1920100=192K个pixel存储到SRAM中,为了减小size,通常会在Bayer pattern domain做HDR合成,以pixel为10-bit为例,Totalsize为192K10/8=240K bytes,成本或许可以接受。 HDR算法种类较多,我这里大概介绍一下基本思想。有基于直方图统计特征,进行亮度重新映射的方法,类似于直方图均衡化。有局部处理法,结合整体图像亮度和局部区域对比度,保留细节又压缩范围。有转换到对数域(人眼对亮度的敏感度类似对数关系)进行压缩的方法。有对图像进行分层,分为基础层和细节层,保留细节层,对基础层进行范围压缩的方法。各种方法可以相互融合借鉴,对于IC设计来说,最关键的还是性价比。
1.8 亮度小结
以上介绍了和图像亮度相关的ISP function,内容并不全面,还有一些对比度增强类的算法(例如去雾)没有描述,请大家包涵。下一章介绍图像色彩。

2. 图像色彩

尽管CMOS sensor模拟了人眼的三原色(RGB)视觉感受,见figure 1.1.1,但是CMOS的工艺特性和人眼还是有很大的差异,因此需要ISP来辅助,让其色彩尽量接近人的感受。与色彩相关最重要的function是自动白平衡AWB和色彩校正矩阵Color Correction Matrix,其他有饱和度Saturation,色相Hue,另外手机中一般拍照APP有各种色彩效果也会介绍。 这里需要介绍一个图形分析工具:Imatest,这个tool可以帮助分析图像的亮度,色彩,信噪比,锐利度,畸变等很多性能。 这个工具提供了评价图像质量的客观标准,有理论有数据,非常好用。不过也不能完全迷信工具,还是要以人眼看到的情况为准,没有完美的数学模型可精确模拟人的视觉感受。有时候测出来的数据很好看,实际效果却很难看。例如,评测数据是基于整幅图像而计算出来的平均值,而人眼往往会特别关注一些个别点,只要某一点不好就会无法接受,而不管其他所有地方都不错。
2.1 自动白平衡AWB

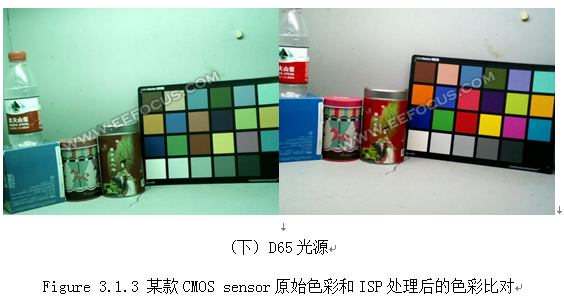

首先介绍一下色温的概念。色温源自普朗克定义的黑体受热辐射,单位是K(kelvin),用于定义光源颜色,热黑体辐射体与光源的色彩相匹配时的开尔文温度就是光源的色温。来看一下色温的大致范围: 这是一份在XYZ色彩空间的光源色温曲线,可以看到色彩偏红时色温较低,色彩偏蓝则色温较高。一般烛光在1800K,阴天为5000K,晴天为6500K,蓝色天空在10000K以上。在实际场景中,光源的颜色未必刚好在这条色温曲线上,很可能有一些偏差。 AWB要做的事情,是要让白色的物体,在任何色温条件下,都显示成白色,这是sensor色彩校正的第一步。这里先要说明一下人眼就有非常快速和精准的AWB,以至于我们很少察觉到。举例来说,有一张白纸,不论在什么环境下,我们人眼都会认为是白色的,只有在光源色温大幅度且快速切换的一瞬间(例如开灯/关灯),才会感觉到白纸会变色一下,然后马上又变白了。而CMOS sensor拍摄到的图片,受色温的影响很大,而且Sensor 本身对RGB三个分量的敏感度也不一样(figure3.1.2),因此sensor输出的原始图片和人眼所见差异很大。AWB算法就是要克服sensor本身特性和人眼的不一致,以及解决色温对图像色彩的影响。Sensor输出原本色彩和经过ISP校准后的色彩对比如figure3.1.3. 这里ISP中色彩处理包括AWB和CCM. 人眼的AWB是根据周围环境和既往的经验来实现的,这里ISP算法也一样需要经验。针对任意一款sensor和lens的组合,我们都需要做一些实验,通过这些实验来获取相关的数据,作为这个组合的经验值。实验需要一个灯箱,灯箱中有不同色温的几种光源可做选择,通常有A光源,CWF,D65等色温从低到高的几种光源,灯箱背景为纯灰色(和白色等价)。用sensor 拍摄不同光源下的灯箱背景或者标准测试灰卡,抓取原始的Bayer pattern图片。 白色和灰色物体,在图像数据中体现为R,G,B三个分量相等,YCbCrdomain中Cb和Cr都为128. 我们通常在Bayer pattern domain或者RGB domain中来做AWB算法,那么就是要让白色和灰色物体的R=G=B。我们拍摄到的图片中,这三者是不相等的,我们可以统计出整幅图中平均的两个比例值G/R和G/B,很容易想到,如果对图像中所有的R分量乘以G/R,所有的B分量乘以G/B,那么图像就会变成白色或者灰色。我们可以用G/R和G/B来构建二维空间,观察不同光源条件下这两个数值的分布情况,如下图。 接下来我们需要在这个二维空间中描述一个闭合空间,这个闭合空间代表了可能是白色(灰色)物体的G/R和G/B的取值范围。在上图中,是用一个非常简单的方法,用几条直线勾勒出一个多边形作为闭合空间。这个闭合空间必须包含大部分光源的情况。也就是说,假设有个白色(灰色)物体,不论在何种常见光源下,统计出来的两个数值都会落在这个闭合空间内。这个闭合空间不能太大也不能太小,太大可能有很多其他颜色被误认为白色,太小则容易找不到白色而不稳定。那么如果确定了闭合空间的形状,在拍摄实际场景时,如果场景中有白色/灰色物体,那么就可以统计出落在闭合空间范围的像素点数,以及这个闭合空间内这些像素的平均G/R和G/B,分别记为R_gain和B_gain,对整幅图像的R分量乘以R_gain,B分量乘以B_gain,就算达到白平衡了,同时可以利用这两个Gain获得近似的色温,这里的逻辑关系并不严密,很可能有些物体并非白色而被误认为白色,所以AWB算法总是存在一定的误判概率。如果图像中没有找到落在闭合空间范围内的像素(或者太少不足以用作参考),那么通常会保持原先的R_gain和B_gain,或者采用灰度世界算法。灰度世界算法是假设Sensor 拍到的画面中所有像素的平均色彩应该是灰的,即R=G=B,于是把整幅图像的所有像素(而不仅仅是闭合空间内)都统计进去,计算出一个全局平均的R_gain和B_gain,由于拍摄内容的不确定性,这两个gain可能偏离真实情况很远(例如拍摄鲜艳的红色),因此需要做最大值和最小值限制,避免出现极端异常情况。相比于前面找白色物体的方法,灰度世界算法相对比较稳定,总是能计算出大概的gain值,缺点是很可能不正确,受大色块影响比较严重。在实际应用中,通常会结合这两种方法的优点,加上额外的限制条件,衍生出更加稳定和有效的AWB算法。 在统计上,为了避免大色块对AWB的影响,通常会对图像进行网格状分割,对每个矩形框内的数据独立统计,如果某个网格的数据偏离闭合空间很远的话,就认为是大色块而不参与AWB gain计算。 AWB的精准性是可以通过Imatest 测试的,要求在各种色温下,拍摄24色卡的最下面6个方块不能有颜色,这个通常很容易达到。 CMOS sensor拍摄的场景可能时时在变化,每次计算AWB得到的Gain会不一致,有时候甚至相差很多,如果实时调整AWB gain的话会让视频画面的色彩有跳跃感,看起来不舒服。为此,通常会做两点,一是AWB gain计算有一个稳定区间,每次计算所得AWB gain后会映射到某个色温C,假设原先的C和当前计算所得的C差异不大(小于某个阈值)的话,就不做调整,也就是说当画面色温变化不大的时候白平衡不变;二是两次色温差异超过阈值,需要调整的话,要采用渐进式慢慢的调整,例如R_gain原本为1.0,调整为2.0,那么每个Frame gain增加0.01,需要100个Frame才能调整到位,以30fps为例,就需要3.3秒时间,这样画面会渐渐的转变过去,看起来比较柔和舒适,没有闪烁的感觉。
2.2Color Correction Matrix

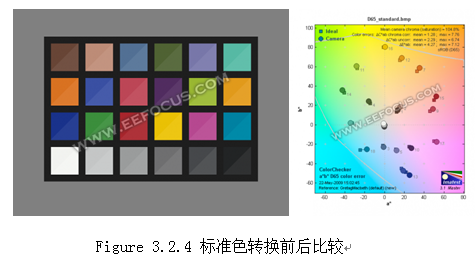

色彩校正矩阵CCM 通常在RGB domain 进行,并且在AWB之后。AWB把白色校正了,相应的其他色彩也跟着有明显的变化,可以说色彩基本正确了,只是饱和度有点低,色彩略有点偏差。CCM就是要保持白色(灰色)不变,把其他色彩校正到非常精准的地步。先看一下CCM计算公式。 这里CCM之前的像素为[r,g,b]’,CCM之后的像素为[R,G,B]’。 CCM的实现比较简单,就是一个简单的矩阵运算,它的困难在于如何确定矩阵的系数。我们先分析一下这个矩阵中系数的物理意义。C00表示r分量对R的影响,C01和C02分别表示g和b分量对R的影响,假设CMOS的模型完全吻合人眼模型,那么显然C00=1,C01=C02=0,实际上CMOS image sensor中的滤镜不能完全过滤掉那些不希望看到的光波,如图Figure 3.1.2。CCM前后的效果比对大致如下。 在Figure3.1.2中,X轴表示光波的波长,三条不同color的曲线分别表示某CMOS sensor中三种感光单元对不同光波频率的敏感程度。 CMOS sensor感光单元所接受的光波频率普遍太宽,三种色彩出现混叠,导致图像的色彩不够鲜艳。为了消除这种混叠,CCM中的系数就具有一种普遍的规律,系数C00,C11,C22都大于1,其他的系数则都小0或者近似0。G对R的影响要大于B对R的影响,所以C01的绝对值要比C02的绝对值大。同样,C21的绝对值要比C20的绝对值大。 CCM不能改变白色。白色意味着r=g=b时,计算结果R=G=B=r=g=b,由此我们可以得出: 以上公式是CCM必须坚持的原则,这样原本9个独立的系数可以缩减为6个,我们把C00,C11和C22用其他的系数表示。根据经验我们再设定其他6个系数的取值范围,例如可以约束C01范围是[-3,0],C02范围是[-1,0]。要得出这6个系数的确切数值,过程有点复杂,首先来看Imatest对色彩的评价方法。 拍在灯箱中各种色温下的24色卡图片,从图片中取出24个色块所代表的颜色,转换到Lab色彩空间,和标准的24色卡颜色进行比较。如下图右 在Figure3.2.2右侧的图片中,小方块代表24个标准色在Lab空间的坐标,小圆点表示实测出来的24种颜色在Lab空间的坐标,二者之间的连线表示误差大小。通常认为误差越小越好,圆点往外侧偏移表示色彩太鲜艳,往内侧偏移表示色彩太淡,其他方向表示色彩偏差。 我们要找出CCM中的系数,也要建立一个和imatest类似的评价体系。先回顾一下ISP框架,在CCM之后还有Gamma,Hue和saturation会对图像色彩和亮度产生影响,而评测的图像是ISP的最终输出。所以要找出CCM系数,首先要建立一个ISP色彩和亮度模型,如下图。我们认为一般情况下用户不需要去调整亮度,对比度,饱和度以及色调等参数,这些模块的默认参数不对图像色彩和亮度产生任何影响。没有影响的模块我都改成灰色,剩下三个有颜色的模块是需要参与CCM系数寻找的。 建好了模型,还需要注意一点:由于sensor的感光动态范围和24色卡标准色有差异,并且图像平均亮度也可能有差异。我们对标准色做亮度调整(乘法)和动态范围调整(调对比度),使之尽量符合当前这张图像的平均亮度和动态范围,见figure3.2.4。换句话说,就是让标准24色下方的6个黑白色块,在变换后的亮度尽可能和当前输出的图像接近。 有了模型和目标之后,接下来就是选择一种机制来找出最优的CCM系数。这里每人都可以发挥个人想象力,尽量找出最优的结果,最“笨”但有效的方法就是遍历,在一定精度条件下遍历所有的可能性,找出误差最小的那组系数。在搜索CCM系数的时候,有不少误区,例如只看色彩误差数据ΔC,当搜索范围设置不合理,图像饱和度偏低的时候,计算出来的ΔC会很小,实际效果很难看。 在不同色温下,CCM的系数也有较大的差异,所以一般在ISP中存有多组CCM系数。在实际使用过程中,需要通过AWB计算出当前色温,然后选择合适的CCM系数,或者几组CCM系数的线性组合。在low light Noise较大的情况下,有时还会减小CCM系数绝对值以降低Noise。AWB解决了sensor 的R,G,B敏感度差异和色温的影响,CCM则是纠正R,G,B感光之间的相互干扰,使图像更接近于人眼。两者结合就算把色彩纠正完成了。
